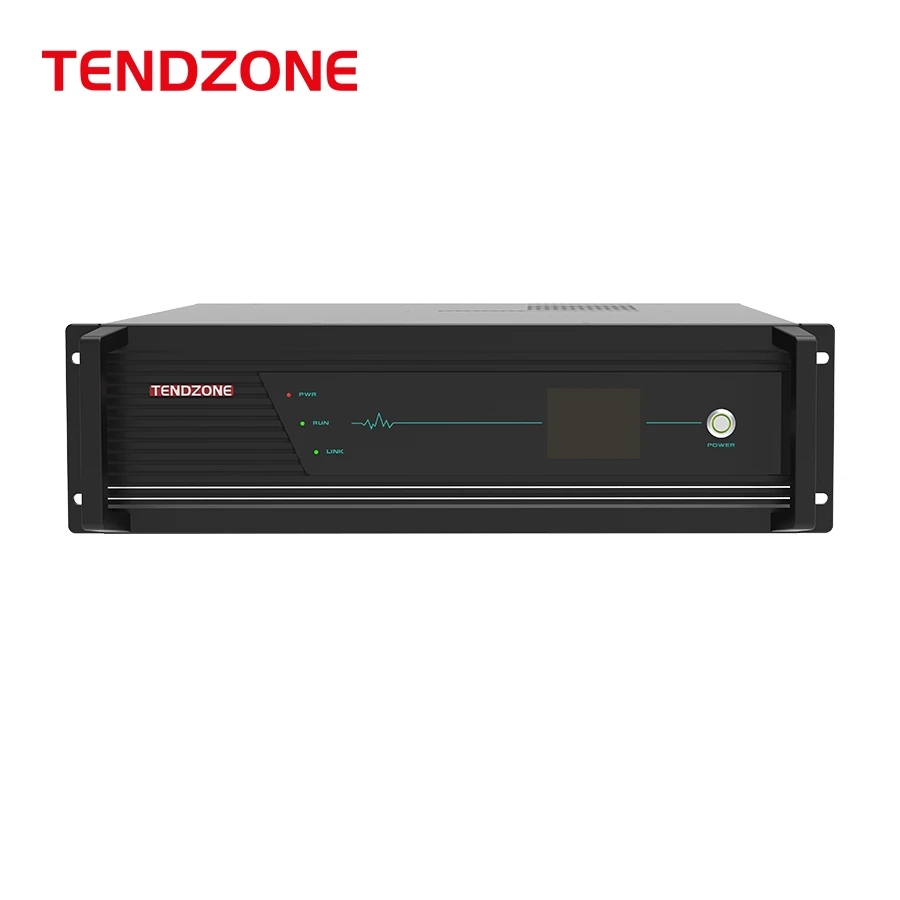

Node de núvol hiperconvergent（Tretze-en-un）

Elements

Paràmetres d'especificació

Segur i estable

Arquitectura del sistema industrial, basada en el desenvolupament del sistema incrustat, sense infestació de virus

Interfície de dades

USB de 2 vies tipus-A, USB d'1 via tipus-B

Càmera de xarxa

Accés a la càmera de xarxa local 16, reenviament d'àudio i vídeo de xarxa 8

COdec de vídeo

Fins a 4 canals per a la codificació 1080P60, fins a 4 canals per a la descodificació 1080P@60 o 8 canals per a la codificació 1080P@30 i 8 canals per a la descodificació 1080P@30;

Protocol d'àudio i vídeo

Suport d'àudio G.711, G.722, G722.1, G722.1C, AAC, suport per descodificar el flux d'àudio; Admet 8 codificacions de codi d'àudio independents, admet la gravació i l'estalvi d'àudio independents;

Suport de vídeo H.264HP, MP, BP, H265MP;

Terminal de visualització

Funció de segmentació de vídeo integrada-, pot aconseguir una sola pantalla/imatge en imatge/imatge fora de síntesi d'imatge, com ara pantalla única, pantalla doble, tres pantalles, quatre pantalles, cinc pantalles, sis pantalles, set pantalles, vuit pantalles, nou pantalles, deu pantalles, tretze pantalles, setze pantalles; Fins a 4 grups de visualització de síntesi multi-pantalla independent, admeten imatges de sortida 2K/4K;

Panell de control

Admet una varietat de panells de control, pantalla tàctil d'Android amb cable de 10,1 polzades opcional (estàndard sense suport de paret, sense suport POE), pantalla tàctil d'escriptori PoE de xarxa de 10,1 polzades, pantalla tàctil de paret PoE de xarxa de 10,1 polzades (estàndard amb caixa inferior de paret), pantalla tàctil de caixa de xarxa de 4 polzades versió PoE 86

Taxa de còdec

Fins a 16 1080canals de còdec P, de 512 Kbps a 16 Mbps per canal

Entrada d'àudio

Entrada de terminal Phoenix de 8 vies (també admet entrada de MIC de 48 V amb alimentació fantasma o entrada lineal), 8 entrades d'àudio incrustades HDMI, 16 entrades d'àudio RTSP, 2 entrades d'àudio DSP, 1 entrada d'àudio OPS, 1 entrada d'àudio de projecció de pantalla sense fil, 1 entrada d'àudio del mòdul d'altaveus sense fils, MIC de mà{8}in{{9}port d'accés digital per a micròfon digital accés a l'enllaç del micròfon digital-mà a{12})

Sortida d'àudio

Sortida d'àudio de 4 línies de sortida, sortida d'amplificador de potència digital de 4 200W@8 ohms, 8 sortides d'àudio incrustades HDMI, 10 DSP, 1 sortida OPS; Admet l'ajust de volum, la sincronització de suport d'àudio i la barreja de dues maneres

Entrada de vídeo

8 4K ports d'entrada HDMI, 16 entrades de càmera de xarxa IP, 1 entrada OPS interna, 1 entrada de projecció de pantalla sense fil interna

Sortida de vídeo

Interfície de sortida HDMI 4K de 8 canals, flux d'impuls RTMP de 8 canals, sortida OPS interna d'1 canal, compatible amb l'interruptor següent d'àudio de sortida HDMI

Processament d'àudio

Cancel·lació automàtica d'eco (AEC), control automàtic de guany (AGC), cancel·lació/supressió automàtica de soroll (ANC/ANS), cancel·lació automàtica de retroalimentació (AFC), matriu de barreja (AM), compensació de pèrdua de paquets (PLC)

Processament de vídeo

Admet l'adaptació de la resolució de vídeo, la commutació, l'assignació, la segmentació de la pantalla, la superposició de subtítols, l'ajust de paràmetres d'imatge

Protocol de comunicació

SIP, doble flux BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Interfície de xarxa

2 ports WAN, 6 ports LAN; O configureu 8 ports de xarxa a tot arreu; Quatre ports de xarxa admeten font d'alimentació PoE;

Funció de mescla

Admet àudio local, àudio incrustat HDMI, flux d'accés a la xarxa RTSP d'àudio remot al mesclador, pot seleccionar de forma dinàmica la mescla; Al mateix temps, admet-entrada d'àudio OPS integrada,-entrada d'àudio de pantalla sense fil integrada,-entrada d'àudio del mòdul de parla sense fil integrada al mesclador;

Control central

Control central d'un -botó: sistema de commutació, ajust del volum de sortida, canvi de font de senyal, control de càmera, control d'enregistrament i emissió, trucada remota, control ambiental, etc.;

Interfície de control ambiental

3 interfícies RS-232/485, 1 * DEBUG RS232/RS485, 2 RELÈ (amb font d'alimentació externa de 12 V), 2 E/S, 2 IR

Videoconferència

Admet trucades de videoconferència punt-a-H.323, admet l'enviament de flux auxiliar;

Admet trucades de videoconferència de punt SIP-a-punt, admet l'enviament de flux auxiliar;

Un -node admet un màxim de capacitats de conferència de sis-parts (a través del protocol SIP), us permet crear diverses plantilles de reunió, programar reunions i convocar reunions automàticament a l'hora programada. Durant una reunió, podeu afegir un terminal d'invitació per unir-se a la reunió, o podeu eliminar un terminal de la reunió. Pots silenciar/activar qualsevol reunió o tancar/activar totes les reunions amb un sol clic.

Quan utilitzeu el protocol H.323, admet el registre GK, truqueu per un número curt;

Quan utilitzeu el protocol SIP, admet el registre SIP, truqueu per número curt;

En el procés de videoconferència, admet la transmissió d'encriptació d'àudio i vídeo, encriptació de trucades punt{0}}a-punt a punt, encriptació de trucades de videoconferència multi-part, per evitar l'escolta d'àudio i vídeo durant tot el procés de la conferència;

Funció de transmissió en directe

Admet fins a 10 multidifusió, en directe i sota demanda

Funció de gravació i reproducció

Suport com a terminal i client de distribució d'enregistrament i difusió, suport de gravació de 6 àudio i vídeo; Admet la síntesi d'enregistrament d'imatge 1 4K multi-(és a dir, 1 4K imatge virtual sintètica, mitjançant la síntesi d'imatge 1920*1080 multicanal 1920*1080; No admet la gravació de fonts d'entrada 4K HDMI o IPC); El format de fitxer d'enregistrament i emissió és MP4, suport per configurar la còpia automàtica/manual del disc U, l'actualització forçada del sistema de disc U i la restauració de la configuració inicial, suport per a la gravació de discs USB, suport per a la gestió del contingut del fitxer d'enregistrament (descàrrega/exportació/edició/eliminació)

-Disc dur integrat

Disc dur de monitorització de 3,5 polzades amb 2 TB de sèrie, admet fins a 16 TB de disc dur (disc únic);

Admet disc dual, admet dos discs durs de supervisió integrats-;

Suport mitjançant disc dur d'expansió extern USB;

Estalvi d'energia i protecció del medi ambient

Admet el repòs i el despertar de la xarxa, un sistema de commutació d'un-botó

Funció de manteniment

Admet la gestió de la interfície web, proporciona una configuració ràpida del port del dispositiu, admet el canvi de contrasenya del port web, canvia l'adreça IP, restaura la configuració de fàbrica, actualització de programari, indicador, aprenentatge d'infrarojos, gestió de registres, depuració en sèrie, depuració remota de Telnet, operació remota i gestió de manteniment

Integrat-a l'ordinador OPS

Ordinador Fusion OPS, 16 GB de RAM, 512 GB de disc dur

Projecció de pantalla sense fil-integrada

Admet el transmissor de projecció de pantalla sense fils amb una projecció de pantalla d'un-clic, admet la projecció de la pantalla del client de projecció de pantalla de terminal portàtil per a PC/telèfon mòbil/PAD, admet antena externa per ampliar el senyal de recepció

Mòdul-de veu sense fil integrat

Al mateix temps, admet 2 micròfons per parlar, admet micròfon de mà sense fil / clip de coll / transmissor d'auriculars; Admet antena externa per estendre el senyal de recepció

Mètode d'instal·lació

Instal·lació d'armari estàndard 3U Telecom

Mida del dispositiu

Mida del producte: W * D * H 437 mm * 442 mm * 132,5 mm (inclòs mànec)

Mida del producte: W * D * H 437 mm * 410 mm * 132,5 mm (sense nansa)

Tensió de corrent d'entrada

AC100~240V/50~60Hz

Consum d'energia del dispositiu

Consum d'energia típic 50W;Consum d'energia a plena càrrega 750 W

Pes de l'equip

El pes net de la màquina és de 14,6 kg, el pes brut és de 16 kg

Temperatura de funcionament

Treballa a 0 ~ 45 graus

Altitud d'humitat

10% ~ 90%, altitud inferior o igual a 5000 metres

Xassís amfitrió (tauler de control principal estàndard i placa d'àudio, una altra placa opcional)

Carcassa del motor principal

Integrat-a la placa de control PRINCIPAL (targeta PRINCIPAL), la placa d'ÀUDIO (targeta d'àudio)

Tauler de control PRINCIPAL (targeta PRINCIPAL)

Conté 8 ports de xarxa Gigabit (inclosos 4 POE), 3 ports RS-232/485, 1 * DEBUG RS232/RS485, 2 RELAY, 2 E/S, 2 IR, 2 USB tipus-A, 1 USB tipus B

Placa d'àudio (targeta d'àudio)

Sistema de parlants d'àudio digital de mà--mà a mà, admet accés d'enllaç a micròfons digitals de 2 mà-{-man (port de xarxa DIGIT MIC), entrada MIC/LINE de 8 terminals Phoenix (admeten font d'alimentació fantasma de 48 V entrada MIC o entrada lineal), 4 terminals Phoenix sortida LINE d'àudio LINE OUT, sortida digital d'alimentació 4x20W @ 4 Ω

La caixa principal es pot equipar amb les següents plaques:

Targeta d'entrada HDMI de quatre-vies CR-4I-HDMI

Tipus de tauler

Una targeta de quatre targetes d'entrada HDMI, carregada a l'amfitrió enviada

Adaptació de l'amfitrió

Un únic host admet un màxim de 2 targetes d'entrada HDMI

Senyal d'entrada

Senyal HDMI de 4 canals, admet entrada de senyal d'àudio incrustat

Connector d'entrada

Cap femella tipus A de 19 pins

Tipus de senyal

HDMI, DVI-D, que reconeix automàticament els senyals d'entrada

Resolució

Resolució d'entrada màxima 4K30

Format d'àudio

Admet el format PCM

Normes

Suport HDMI2.0

Gestió EDID

Suport per a la importació EDID

Altres funcions

Admet la funció de superposició de caràcters

Targeta de sortida HDMI de quatre-canals CR-4O-HDMI

Tipus de tauler

Una targeta de quatre targetes de sortida HDMI, carregada a l'amfitrió enviada

Adaptació de l'amfitrió

Un únic host admet un màxim de 2 targetes de sortida HDMI

Senyal de sortida

Senyal HDMI de 4 canals, admet sortida de senyal d'àudio incrustat

Connector d'entrada

Cap femella tipus A de 19 pins

Tipus de senyal

HDMI, DVI-D

Resolució

Resolució de sortida màxima 4K30

Estàndard

Admet HDMI2.0

Altres característiques

Suport per a la configuració de formats de sortida

OPS Board CR-OPS-WIN

Tipus de tauler

Placa OPS, carregada al lliurament de l'amfitrió, ordinador OPS de generació 11 integrat estàndard OPS-I5A11-16-512 (16G{+512G), sistema operatiu Windows11 edició professional preinstal·lat; (La configuració específica està subjecta a l'enviament)

Adaptació de l'amfitrió

Un amfitrió admet com a màxim una targeta OPS

Rendiment de l'OPS

(Configuració específica basada en l'enviament)

1, sis nuclis dotze fils;

2, freqüència principal 2.7GHz-4.6GHz;

3, nivell de memòria cau 3 12MB;

4, configuració de la placa base: I5 11500;

5, targeta gràfica: targeta gràfica Intel Core 750;

6, resolució 5K60HZ;

7, freqüència bàsica: 350MHz;

8. Freqüència dinàmica: 1,3 GHz;

9, consum d'energia de la CPU: 65 W;

10, consum d'energia convencional: 85W;

11, consum màxim d'energia: 120W;

Targeta de projecció sense fil i projector de pantalla CR-VIA-CAST

Tipus de targetes del tauler

Targeta de mòdul receptor de pantalla sense fil, carregada al lliurament de l'amfitrió; La targeta del mòdul receptor de projecció de pantalla sense fil està equipada amb un botó d'un-WIFI al transmissor de pantalla VIA-T8; L'estàndard està equipat amb 2 antenes de vareta curta, 2 cables d'extensió d'antena i 2 ventoses per evitar que l'armari protegeixi el senyal de projecció de la pantalla sense fil;

Adaptació de l'amfitrió

Un únic host admet un màxim d'1 targeta de mòdul receptor de projecció de pantalla sense fil

Rendiment de projecció de pantalla sense fil

1, mòdul Wi-Fi: 5GHz/2,4GHz

2. Ample de banda Wi-Fi: 867MHz

3, hora d'inici:<15s

4, temps de resposta de la pantalla: inferior o igual a 3 s

5, temps de resposta de preempció: inferior o igual a 2 s

6, sistema de suport: Windows/Mac OS/IOS/Android

7, mode de funcionament: plug and play, projecció de pantalla d'una-tecla

8, mode d'aparellament: inseriu l'extrem receptor de l'aparellament automàtic de la interfície USB

Resolució de transmissió: 1920 X 1080

10, velocitat de fotogrames: 30 fps i per sota

11, interfície d'alimentació: USB2.0, USB3.0

12, interfície de transmissió de vídeo: USB2.0, USB3.0

13, toqueu enrere: 10 en punt @Windows/Mac OS

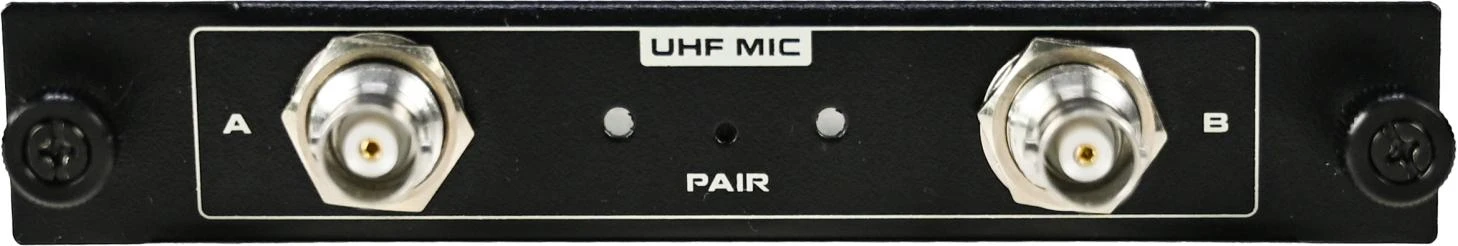

Targeta MIC sense fil i MIC de mà-CR-MD-MIC

Tipus de tauler

Targeta de placa de mòdul receptor de veu sense fil UHF, carregada al lliurament de l'amfitrió; La placa de mòdul receptor de veu sense fil UHF està equipada amb 2 micròfons de mà sense fil MD-13; Estàndard amb 2 antenes de vareta curta, 2 línies d'extensió d'antena, 2 ventoses, per evitar que l'armari protegeixi el senyal de projecció sense fil;

Adaptació de l'amfitrió

Un únic host admet un màxim d'1 targeta de placa de mòdul receptor de veu sense fils UHF

Rendiment de la placa d'altaveus sense fils UHF

Paràmetres de la targeta de recepció del micròfon sense fil:

1, rang de banda visual: 470-960MHz (segons la regió);

2, resposta d'àudio: 20 Hz-18 kHz;

3, distorsió harmònica total:<1% (@AF1 KHz, RF46 dBu);

4, dynamic range: >100 dB;

5, signal to noise ratio: >92 dB;

Paràmetres del micròfon de mà sense fil:

1, transmissor de mà Mi nucli: tipus de bobina mòbil;

2, rang de guany d'entrada: 30 dB;

3, potència de sortida de RF: 10 mw;

4, requisits d'alimentació: 2 piles alcalines AA (LR6);

5, temps d'ús de la bateria: fins a 10 hores;

6, mida: 36 x245 (mm);

7, pes: 0. 28KG;
