Visió general
La sèrie CLIMBER-1009 és l'últim amfitrió de terminals multifuncionals 12-en-1 de TENDZONE, basat en anys d'experiència en desenvolupament de productes integrats. Aquesta solució avançada combina els darrers algorismes d'àudio de TENDZONE, còdecs de vídeo, control centralitzat, processament de mitjans, comunicació remota i altres tecnologies. Impulsat per processadors principals domèstics, el CLIMBER-1009 és un dispositiu integrat multifuncional de nova generació optimitzat per a sistemes integrats.
Dissenyat tenint en compte la flexibilitat, aquest producte compta amb un disseny de targeta endollable per adaptar-se a diverses necessitats específiques d'escenaris. Integra una sèrie de funcions, com ara videoconferència remota, gravació i emissió local, amplificació d'àudio, commutació de matriu de vídeo, control ambiental perifèric, tacte unificat centralitzat, còdecs d'entrada i sortida distribuïts, accés IPC, commutador de gigabit POE i molt més. El CLIMBER-1009 és ideal per a aplicacions a sales de conferències multimèdia, aules intel·ligents, aules, sales multifuncionals, centres de comandament i despatx mòbils i altres entorns.
Aquest amfitrió de terminal multifuncional 12-in-1 admet una varietat d'operacions com ara reunions locals i remotes, transmissió remota en directe, formació, supervisió, ensenyament i comandament mòbil. Ofereix una integració perfecta amb diversos perifèrics audiovisuals i ambientals, permetent un funcionament intel·ligent i eficient. Es pot configurar com un dispositiu tot en un hiperconvergent amb un ordinador OPS integrat, projecció de pantalla sense fil i mòduls de micròfon sense fil, oferint una solució global que estalvia espai i simplifica la interacció de l'usuari.
Amb una nova generació de xips de processament multimèdia, el CLIMBER-1009 ofereix un rendiment potent i és compatible amb el còdec de vídeo H.265 4K@60fps, millorant tant la qualitat de la imatge com del so per a una experiència d'alta definició superior. A més, presenta millores significatives en la compatibilitat, l'adaptabilitat de la xarxa, la gestió de retards, la pèrdua de paquets, la gestió de múltiples pantalles i el processament multifunció concurrent, la qual cosa la converteix en una solució òptima per a governs, empreses, seguretat pública, educació, medicina i altres sectors.
Característiques
Ordinador OPS:
- Construït a l'ordinador OPS, compleix els requisits d'oficina i pot instal·lar programari d'oficina, com ara Tencent Meeting, per a videoconferències basades en programari. (Personalitzable amb OPS domèstics segons necessitats específiques).
Control centralitzat intel·ligent:
- Control integrat d'equips multimèdia mitjançant la tauleta de conferències, que permet la gestió unificada d'àudio i vídeo, videoconferència, gravació, difusió i perifèrics de tercers.
- Admet interfícies de control central comunes com RS232/485/IR/IO/RELAY per a una fàcil integració amb altres dispositius.
- Admet el protocol Zigbee IoT per a opcions de control addicionals.
- Control bidireccional sobre un únic enllaç sèrie per a una gestió simplificada del sistema.
- Combina el control per cable amb el control IoT sense fil per garantir un funcionament estable i evitar interferències.
Matriu de vídeo 4K d'alta definició:
- Matriu de vídeo perfecta 4-in-6-out 4K60 HD amb total flexibilitat per a diverses configuracions de pantalla.
- Admet diversos escenaris com ara sales de conferències multimèdia, aules multimèdia i centres de comandament.
- Facilita el control centralitzat local, la visualització, el reforç de so i altres requisits.
- Admet la tecnologia de còdec del sistema interactiu distribuït d'informació multimèdia (MIDIS), que funciona com a interfície d'entrada/sortida distribuïda.
Processador d'àudio digital:
- 8-intro-4-out interfície d'àudio amb totes les funcions, inclòs àudio de xarxa integrat i compatibilitat d'àudio HDMI.
- Algoritme d'àudio 5A integrat que redueix la reverberació i el soroll, ideal per a entorns d'aula i sales de conferències.
- Amplificador digital integrat amb una potència nominal de 2 × 100 W per a un rendiment d'àudio clar i potent.
Videoconferència:
- Funcionalitat local de gravació i reproducció per a videoconferències.
- Admet trucades SIP interactives remotes, permetent la comunicació bidireccional d'àudio i vídeo per a la col·laboració remota.
- Autorització interactiva opcional de diverses parts per a una integració perfecta amb plataformes de videoconferència de tercers, compatibles amb protocols estàndard.
Micròfon sense fil:
- Amfitrió del receptor UHF, admet l'accés sense fil al micròfon de mà, per reforçar el so local, enregistrar conferències, reforçar la veu de videoconferència;
Projecció de pantalla sense fil:
- El suport mostra sense fil la imatge d'escriptori d'un dispositiu portàtil, telèfon intel·ligent o tauleta a una pantalla mitjançant un dongle petit o un client de projecció de pantalla.
Commutador de xarxa POE:
- Admet la font d'alimentació IPC, la imatge i el control sobre un sol cable, simplificant el cablejat i la instal·lació.
- Control de xarxa TCP/UDP per a dispositius de tercers, millorant la integració del sistema.
- Proporciona documentació de la interfície de l'API per a integracions personalitzades.
Enregistrament i reproducció locals:
- Admet la gravació local de 4 a 6 fluxos de vídeo, cosa que permet un emmagatzematge i un accés fàcils.
- Ideal per a la gravació de reunions, la transmissió d'esdeveniments en directe i sessions de formació.
Interfície d'entrada/sortida:
- Admet la integració amb sistemes interactius distribuïts multimèdia per a la programació i comandament distribuïts.
- Proporciona múltiples opcions d'E/S per a una gestió i connectivitat flexibles del sistema.
Accés IPC:
- Admet fins a 16 entrades de vídeo IPC, amb la capacitat de gestionar la sortida i la gravació locals.
- Ideal per a entorns que requereixen integració de videovigilància i monitorització.
Estable i fiable:
- Construït sobre un sistema Linux incrustat, garanteix la immunitat als virus i proporciona un entorn operatiu segur.
- Disseny d'estructura de grau transportista per a un funcionament continu les 24 hores del dia, els 7 dies de la setmana, fent que el sistema sigui altament fiable i adequat per a aplicacions de missió crítica.
- El dispositiu es pot instal·lar en un armari estàndard o utilitzar-se de manera independent, oferint opcions d'instal·lació flexibles.
- LCD del panell frontal per a un seguiment fàcil i actualitzacions d'estat.
- Interruptors d'alimentació duals (potència dura i potència suau) per a un funcionament perfecte i la funcionalitat d'espera/despertador del sistema.

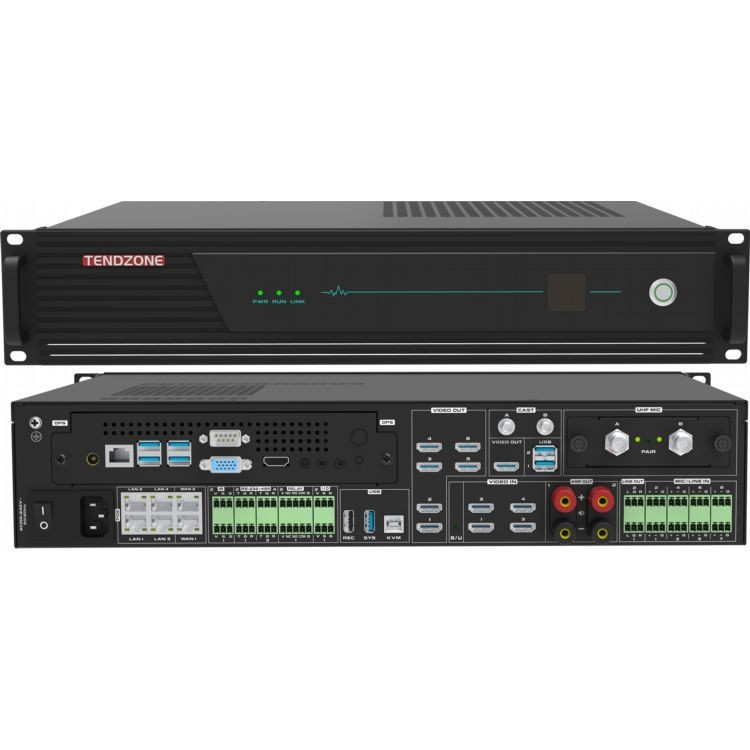

Imatge del panell posterior:
(1) Ordinador OPS ( 2 ) Interruptor d'alimentació de l'amfitrió (3) Alimentació de l'amfitrió (4) Ports Gigabit Ethernet * 6 (4 dels quals són POE) ( 5 ) Interfície d'infrarojos IR * 2 ( 6 ) RS-232/485 interfície * 3 + Port de depuració RS{-232/485 * 1 ( 7 ) Port de control ELAY * 2 (tensió i corrent: 12V/no més d'1A) (8) Interfície d'E/S*2 (tensió i corrent: 12V/no més d'1A) (9) USB Type-A *2, USB Type-B*1 (10) Port de sortida HDMI * 6 ( 1 1 ) Port d'entrada HDMI *4 ( 1 2 ) Terminal amplificador 100 W@8 ohms * 2 parells ( 13) Sortida estèreo del terminal Phoenix L/R * 2 (4 sortides d'àudio independents en total) (14) Port d'entrada MIC/LINE * 8 (15) Projecció sense fil CAST (16) Mòdul de parla sense fil UHF
Etiquetes populars: processador integrat dotze en un, fabricants de processadors integrats dotze en un de la Xina, proveïdors, fàbrica
ESPECIFICACIONS
|
projecte |
Especificacions |
|
Segur i estable |
Adopció d'una arquitectura de sistema de grau industrial, desenvolupada a partir del sistema LINUX, lliure de virus |
|
Interfície de dades |
2 USB tipus A, 1 USB tipus B |
|
Càmera de xarxa |
12 càmeres de xarxa local, 4 de reenviament de xarxa |
|
Còdec de vídeo |
Fins a 4 canals de codificació 1080P60, fins a 4 canals de descodificació 1080P@60 o 8 canals de codificació 1080P@30 i 8 canals de descodificació 1080P@30; |
|
Protocol d'àudio i vídeo |
L'àudio admet G.711, G.722, G722.1, G722.1C, AAC i admet la descodificació de fluxos de codi d'àudio El vídeo és compatible amb H.264HP, MP, BP, H265MP |
|
Terminal de visualització |
Funció de divisió de vídeo integrada, que pot realitzar síntesi de pantalla única / imatge en imatge / imatge fora d'imatge, superposició de subtítols, superposició de nom de terminal i visualització del logotip de l'estació en senzill, doble, tres, quatre, cinc, sis, set, vuit, nou, deu, tretze i setze pantalles dividides |
|
panell de control |
Admet diversos panells de control, pantalla tàctil d'Android amb cable de 10.1-polzades opcional (estàndard sense suport de paret, sense suport POE), pantalla tàctil d'escriptori PoE de xarxa de 10.1-polzades, 10.{{5 }}pantalla tàctil PoE de xarxa de polzades (estàndard amb caixa inferior muntada a la paret) |
|
Taxa de còdec |
Màxim 16 canals de còdec 1080P, 512Kbps ~ 16Mbps per canal |
|
Entrada d'àudio |
8-manera d'entrada del terminal Phoenix (admet entrada MIC d'alimentació fantasma de 48 V o entrada lineal), 4 -manera d'entrada d'àudio incrustat HDMI, 1-via d'entrada d'àudio OPS, 1-manera Entrada d'àudio de projecció sense fil (opcional), 1-mod d'entrada d'àudio del mòdul de veu sense fil (opcional) |
|
Sortida d'àudio |
4-sortida d'àudio de sortida de línia (o 2 parells de sortida estèreo del terminal Phoenix L/R), 2-sortida de l'amplificador digital de 100W@8 ohms (o 2-via 150W@4 ohms digital sortida de l'amplificador) , 2 -manera de sortida d'àudio incrustat HDMI ; Admet l'ajust de volum, l'àudio admet sincronització i mescla. HDMI OUT1 admet l'amplificació de totes les entrades d'àudio, HDMI OUT2 ~ HDMI OUT6 només admet l'amplificació d'àudio de flux RSTP de xarxa. |
|
Entrada de vídeo |
4 interfícies d'entrada HDMI, 16 entrades de càmera de xarxa IP; HDMI IN1 i HDMI IN3 admeten l'entrada amb una resolució màxima de 4K30 i l'entrada HDMI IN2 i HDMI IN4 amb una resolució màxima de 1920*1080@60; |
|
Sortida de vídeo |
1) 6- interfície de sortida HDMI del canal, de la qual HDMI OUT2~HDMI OUT6 són sortides de senyal homòlogues; HDMI OUT1 admet una resolució màxima de sortida 4K30 i HDMI OUT2 ~ HDMI OUT6 admet una resolució màxima de sortida 1920*1080@60; 2) Quan l'ordinador OPS integrat obre una reunió de Tencent (si la càmera està connectada a HDMI IN), la pantalla de l'ordinador OPS integrada només es pot emetre des de HDMI OUT1 i HDMI OUT2 ~ 6 només pot mostrar la pantalla de la càmera connectada a HDMI IN; 3) Quan l'OPS integrat obre una reunió de Tencent (quan només una càmera USB està connectada directament al port USB de l'OPS com a col·lecció de càmeres de reunió de Tencent), la pantalla de l'ordinador OPS integrada es pot emetre des de HDMI OUT1 ~ 6; 4) Quan la reunió de Tencent no està en curs, la sortida de HDMI OUT1 i HDMI OUT2~6 es pot seleccionar des de la projecció de pantalla sense fil, l'ordinador OPS integrat i l'HDMI IN1~4; |
|
Processament d'àudio |
Admet cancel·lació automàtica d'eco (AEC), control automàtic de guany (AGC), cancel·lació/supressió automàtica de soroll (ANC/ANS), cancel·lació automàtica de retroalimentació (AFC), matriu de mescla (AM), compensació de pèrdua de paquets (PLC) |
|
Processament de vídeo |
Admet l'adaptació de la resolució de vídeo, la commutació, l'assignació, la divisió de pantalla, la superposició de subtítols de desplaçament, la superposició del nom del terminal, la visualització del logotip de l'estació i l'ajust de paràmetres d'imatge; La superposició de subtítols i nom de terminal admet l'ajust arbitrari de la posició; El logotip de l'estació admet l'ajust de la posició superior esquerra, superior dreta, inferior esquerra i inferior dreta i admet l'ajust de la pantalla de transparència; |
|
Protocol de comunicació |
SIP, flux dual BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Interfície de xarxa |
1 port WAN, 5 ports LAN; o configureu 6 ports de xarxa perquè estiguin completament connectats; 4 dels ports de xarxa admeten font d'alimentació PoE; Nota: si necessiteu connectar-vos a un commutador PoE de tercers, us recomanem que utilitzeu un port de xarxa que no admeti PoE per connectar-vos al commutador PoE de l'altra part per assegurar-vos que un dels ports de xarxa no proporcioni alimentació PoE externa. . Intenteu no connectar-vos directament entre ells mitjançant interfícies PoE. |
|
Funció de mescla |
També admet l'àudio local, l'àudio incrustat HDMI i els fluxos d'accés a la xarxa RTSP d'àudio remot que entren al mesclador i pot seleccionar la mescla de manera dinàmica; també admet l'entrada d'àudio OPS integrada, l'entrada d'àudio de projecció de pantalla sense fil integrada (opcional) i l'entrada d'àudio del mòdul de parla sense fil integrada (opcional) que entra al mesclador; |
|
Control central |
Control central d'un sol toc: sistema de canvi, ajust del volum de sortida, canvi de font de senyal, control de càmera, control d'enregistrament i emissió, trucada remota, control d'entorn, etc. Admet el subministrament d'alimentació de 12 V al tauler de control mitjançant el port RELAY; |
|
Interfície de control ambiental |
3-via RS-232/485 interfície, 1*RS232/RS485 DEBUG, 2-via RELAY, 2-via E/S, 2-via infraroja IR |
|
videoconferència |
Admet trucades de videoconferència punt a punt H.323 i enviament de flux auxiliar; Admet trucades de videoconferència punt a punt SIP i enviament de flux auxiliar; Una única màquina admet un màxim de 6-conferències de grups (mitjançant el protocol SIP) , admet la creació de diverses plantilles de conferències, admet conferències programades i convoca conferències automàticament segons l'hora programada; podeu convidar nous terminals a unir-se a la conferència durant la conferència o expulsar un terminal de la conferència; podeu silenciar/activar el silenci de qualsevol lloc, o silenciar/activar el silenci de tots els llocs amb un sol clic; Quan s'utilitza el protocol H.323, s'admet el registre GK i les trucades es poden fer mitjançant números curts; Quan s'utilitza el protocol SIP, s'admet el registre SIP i les trucades es poden fer mitjançant números curts; |
|
Empènyer el corrent |
Admet la transmissió a no menys de 8 plataformes de transmissió en directe diferents al mateix temps |
|
Funció de transmissió en directe |
Admet fins a 10-difusió multicanal, transmissió en directe i sota demanda |
|
Funció d'enregistrament |
Admet l'ús com a terminal i client de distribució d'enregistrament i emissió, amb un màxim de 4 fluxos d'enregistrament locals (o enregistrament 1 4K d'imatge), el format de fitxer de gravació i difusió és MP4, admet la còpia automàtica de unitats flash USB, actualització forçada del sistema de unitat flash USB i restauració de la configuració inicial, admet la gestió de contingut de fitxers d'enregistrament (descàrrega/exportació/edició/eliminació) |
|
Disc dur intern |
Disc dur estàndard de 2 TB de 3.5-polzades de grau de vigilància, es pot ampliar a un disc dur de 12 TB mitjançant USB |
|
Comunicació en xarxa |
Admet 4 -la mescla i la reproducció d'àudio de canals, admet la reactivació i la reactivació de la xarxa, interruptor del sistema d'un sol toc |
|
Funció de manteniment |
Admet la gestió de la interfície web, proporciona una configuració ràpida dels ports del dispositiu, admet la modificació de la contrasenya del port web, la modificació de l'adreça IP, el restabliment de fàbrica, l'actualització del programari, llum indicadora, aprenentatge per infrarojos, gestió de registres, depuració de ports sèrie, depuració remota de Telnet, operació remota i gestió de manteniment |
|
Mòdul informàtic OPS integrat |
1) Mòdul d'ordinador OPS (versió de Windows), ordinador OPS d'11a generació integrat de configuració estàndard, memòria de 16G, disc dur de 512G, instal·lat amb el sistema operatiu Windows 11 Professional; 2) Es pot instal·lar la funció Tencent Conference, donant suport a l'ús de senyals de vídeo i àudio externs com a càmera i micròfon de la Conferència Tencent. Al mateix temps, la interfície de vídeo Tencent Conference es pot emetre a través de la interfície local HDMI OUT1 i amplificar-se mitjançant la interfície d'àudio local; 3) La interfície HDMI OUT2 s'utilitza com a única font d'adquisició per a l'entrada de vídeo de Tencent Conference; |
|
Funció de projecció de pantalla sense fil |
1) El mòdul de projecció de pantalla sense fil opcional admet la transmissió sense fil d'imatges d'escriptori del terminal portàtil PC/telèfon mòbil/PAD a nodes de núvol hiperconvergents mitjançant un transmissor de projecció de pantalla sense fil o un client de projecció de pantalla, i la sortida a través de la interfície de SORTIDA HDMI local per compartir sense fil. funcions com ara compartir imatges/presentació/arxiu de vídeo/col·laboració d'oficina; 2) USB1 s'utilitza per emparellar-se amb el transmissor de projecció de pantalla sense fil; USB2 s'utilitza per actualitzar la versió del programari del mòdul receptor de projecció de pantalla sense fil; 3) L'antena del mòdul receptor sense fil es pot estendre fins al sostre de la sala de conferències per millorar el senyal de recepció de la pantalla de projecció sense fil; |
|
Mòdul de parla sense fil integrat |
Mòdul de micròfon / clip de coll / auriculars sense fil opcional, que admet l'aparellament amb nodes de núvol hiperconvergents com a font de so per al reforç local del so, la gravació local i l'enregistrament de conferències de difusió i el reforç de la parla de videoconferència; Mòdul de recepció de veu sense fil UHF, admet 2 micròfons que parlen al mateix temps; |
|
Instal·lació |
Instal·lació d'armari estàndard de telecomunicacions de 2 U, es recomana instal·lar-lo a prop d'equips perifèrics per reduir la càrrega de treball del cablejat |
|
Mida del dispositiu |
Mida del producte: amplada * alçada * profunditat 436,8 mm * 89 mm * 320 mm |
|
Tensió i corrent d'entrada |
AC100~240V/50~60Hz |
|
Consum d'energia del dispositiu |
Sense sortida d'altaveus extern i dispositiu alimentat amb POE: consum d'energia típic Quan dos altaveus externs i un dispositiu extern alimentat amb POE estan connectats: consum d'energia a plena càrrega |
|
Pes de l'equip |
El pes net de tota la màquina és de 9,3 kg i el pes total amb l'embalatge és de 12 kg |
|
Temperatura de funcionament |
0~45 graus de treball |
|
Humitat Altitud |
10% a 90%, altitud inferior o igual a 5000 metres |
80W
350 W
