Processador integrat tretze en un

Processador integrat tretze en un
Detalls:
La sèrie CLIMBER-2009 és un amfitrió de terminal multifuncional 13-a{-1 d'última generació desenvolupat per Dongwei, que aprofita anys d'experiència en el desenvolupament de productes integrats.
Enviar la consulta
Descripció
Especificació
Descarregar
Aplicació



81

72


CLIMBER-2009 Visió general



La sèrie CLIMBER-2009 és un amfitrió de terminal multifuncional 13-a{-1 d'última generació desenvolupat per Dongwei, que aprofita anys d'experiència en el desenvolupament de productes integrats. Integra tecnologies avançades com ara algorismes d'àudio, còdecs de vídeo, control centralitzat, processament multimèdia i comunicació remota, alimentats per processadors centrals domèstics. Aquest terminal adopta un disseny de targeta endollable flexible (xassís + placa), que ofereix opcions personalitzables per adaptar-se a diversos escenaris. El CLIMBER-2009 és ideal per a sales de conferències multimèdia, aules intel·ligents, aules de conferències, sales multifuncionals, centres de comandament mòbils i molt més. Admet una varietat d'aplicacions com ara reunions locals i remotes, emissions en directe, formació, supervisió i comandaments mòbils. Amb una nova generació de xips de processament multimèdia, el sistema és compatible amb el còdec de vídeo H.265 4K, millorant la imatge i el so qualitat per a una experiència superior. També compta amb un rendiment millorat en compatibilitat, adaptabilitat de xarxa, retard, pèrdua anti-paquets i processament multipantalla, cosa que la converteix en una solució versàtil per a indústries com ara el govern, les empreses, la seguretat pública, l'educació, la salut i molt més.




Característiques



Ordinador OPS:

  • Construït a l'ordinador OPS, compleix els requisits d'oficina i pot instal·lar programari d'oficina, com ara Tencent Meeting, per a videoconferències basades en programari.
  • Placa OPS personalitzable amb opcions d'ordinador integrades (fins a Intel i5, 16 GB de RAM, 512 GB SSD).



Control centralitzat intel·ligent:

  • Control integrat d'equips multimèdia mitjançant la tauleta de conferències, que permet la gestió unificada d'àudio i vídeo, videoconferència, gravació, difusió i perifèrics de tercers.
  • Admet interfícies de control central comunes com RS232/485/IR/IO/RELAY per a una fàcil integració amb altres dispositius.
  • Admet el protocol Zigbee IoT per a opcions de control addicionals.
  • Control bidireccional sobre un únic enllaç sèrie per a una gestió simplificada del sistema.
  • Combina el control per cable amb el control IoT sense fil per garantir un funcionament estable i evitar interferències.



Matriu de vídeo 4K d'alta definició:

  • Matriu de vídeo perfecta 8-in-8-out 4K60 HD amb total flexibilitat per a diverses configuracions de pantalla.
  • Admet diversos escenaris com ara sales de conferències multimèdia, aules multimèdia i centres de comandament.
  • Facilita el control centralitzat local, la visualització, el reforç de so i altres requisits.
  • Admet la tecnologia de còdec del sistema interactiu distribuït d'informació multimèdia (MIDIS), que funciona com a interfície d'entrada/sortida distribuïda.



Processador d'àudio digital:

  • 8-intro-4-out interfície d'àudio amb totes les funcions, inclòs àudio de xarxa integrat i compatibilitat d'àudio HDMI.
  • Algoritme d'àudio 5A integrat que redueix la reverberació i el soroll, ideal per a entorns d'aula i sales de conferències.
  • Amplificador digital integrat amb una potència nominal de 4 × 100 W per a un rendiment d'àudio clar i potent.



Videoconferència:

  • Funcionalitat local de gravació i reproducció per a videoconferències.
  • Admet trucades SIP interactives remotes, permetent la comunicació bidireccional d'àudio i vídeo per a la col·laboració remota.
  • Autorització interactiva opcional de diverses parts per a una integració perfecta amb plataformes de videoconferència de tercers, compatibles amb protocols estàndard.



Micròfon sense fil:

  • Amfitrió del receptor UHF, admet l'accés sense fil al micròfon de mà, per reforçar el so local, enregistrar conferències, reforçar la veu de videoconferència;



Micròfon mà a mà:

  • Admet la connexió de micròfons digitals mà a mà, amb un màxim de 20 micròfons en una sola cadena. La connexió de bucle de doble cadena permet fins a 20 micròfons.



Projecció de pantalla sense fil:

  • El suport mostra sense fil la imatge d'escriptori d'un dispositiu portàtil, telèfon intel·ligent o tauleta a una pantalla mitjançant un dongle petit o un client de projecció de pantalla.



Commutador de xarxa POE:

  • Admet la font d'alimentació IPC, la imatge i el control sobre un sol cable, simplificant el cablejat i la instal·lació.
  • Control de xarxa TCP/UDP per a dispositius de tercers, millorant la integració del sistema.
  • Proporciona documentació de la interfície de l'API per a integracions personalitzades.



Enregistrament i reproducció locals:

  • Admet la gravació local de 4 a 6 fluxos de vídeo, cosa que permet un emmagatzematge i un accés fàcils.
  • Ideal per a la gravació de reunions, la transmissió d'esdeveniments en directe i sessions de formació.



Interfície d'entrada/sortida:

  • Admet la integració amb sistemes interactius distribuïts multimèdia per a la programació i comandament distribuïts.
  • Proporciona múltiples opcions d'E/S per a una gestió i connectivitat flexibles del sistema.



Accés IPC:

  • Admet fins a 16 entrades de vídeo IPC, amb la capacitat de gestionar la sortida i la gravació locals.
  • Ideal per a entorns que requereixen integració de videovigilància i monitorització.



Estable i fiable:

  • Construït sobre un sistema Linux incrustat, garanteix la immunitat als virus i proporciona un entorn operatiu segur.
  • Disseny d'estructura de grau transportista per a un funcionament continu les 24 hores del dia, els 7 dies de la setmana, fent que el sistema sigui altament fiable i adequat per a aplicacions de missió crítica.
  • El dispositiu es pot instal·lar en un armari estàndard o utilitzar-se de manera independent, oferint opcions d'instal·lació flexibles.

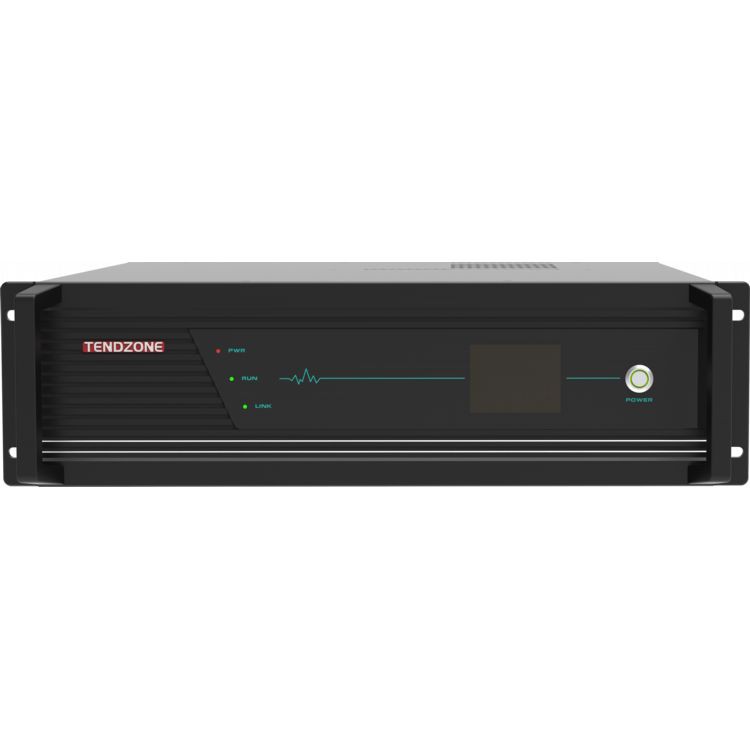

  • LCD del panell frontal per a un seguiment fàcil i actualitzacions d'estat.
  • Interruptors d'alimentació duals (potència dura i potència suau) per a un funcionament perfecte i la funcionalitat d'espera/despertador del sistema.



Disseny de la targeta de connector:

  • Totalment modular amb targetes endollables extraïbles per a un fàcil manteniment i personalització. El sistema admet una àmplia gamma d'opcions d'entrada/sortida i integració de perifèrics.

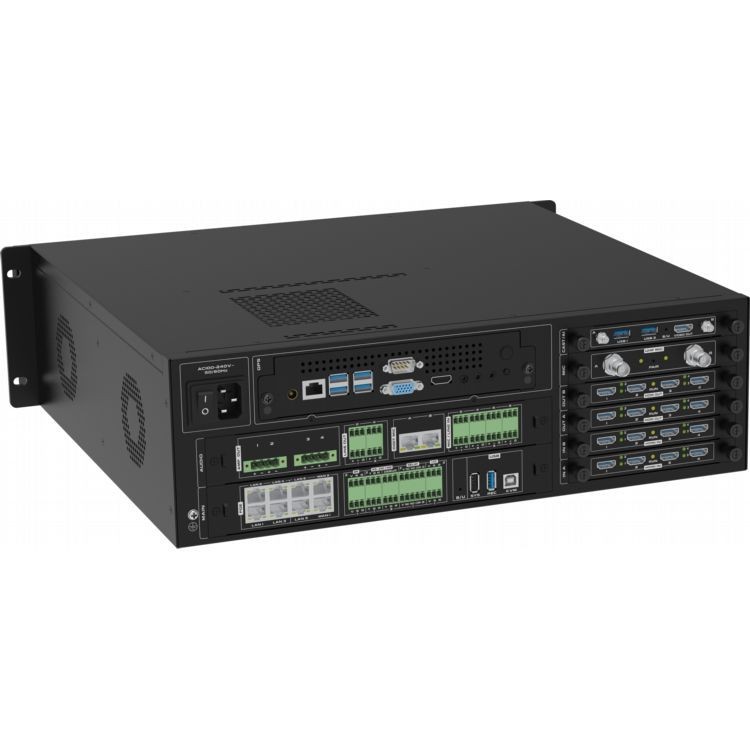

El panell posterior de la màquina totalment equipada:



(1) Interruptor d'alimentació de l'amfitrió (2) Font d'alimentació de l'amfitrió (3) Ordinador OPS (4) Targeta d'àudio (targeta AUDIO, la configuració estàndard inclou un mòdul d'amfitrió que parla mà a mà DIGIT MIC, micròfon mà a mà opcional) ( 5) Targeta de control principal (targeta PRINCIPAL) (6) Targeta de projecció sense fil (targeta CAST) (7) Targeta de micròfon sense fil UHF (targeta MIC) (8) Targeta de sortida HDMI de quatre canals (dues ranures, SORTIDA) B i OUT A) (9) Targeta d'entrada HDMI de quatre canals (dues ranures, IN B i IN A)



87





Etiquetes populars: Processador integrat tretze en un, fabricants de processadors integrats tretze en un de la Xina, proveïdors, fàbrica


ESPECIFICACIONS



projecte

Especificacions

Segur i estable

Adopció d'una arquitectura de sistema de grau industrial, desenvolupada a partir d'un sistema incrustat, lliure d'intrusió de virus

Interfície de dades

2 USB tipus A, 1 USB tipus B

Càmera de xarxa

16 càmeres de xarxa local, 8 de reenviament d'àudio i vídeo de xarxa

Còdec de vídeo

Fins a 4 canals de codificació 1080P60, fins a 4 canals de descodificació 1080P@60 o 8 canals de codificació 1080P@30 i 8 canals de descodificació 1080P@30;

Protocol d'àudio i vídeo

L'àudio admet G.711, G.722, G722.1, G722.1C, AAC, admet la descodificació de fluxos de codi d'àudio; admet la codificació de fluxos de codi d'àudio independents del canal 8-, admet la gravació i l'emmagatzematge d'àudio independents;

El vídeo admet H.264HP, MP, BP, H265MP;

Terminal de visualització

Funció de divisió de vídeo integrada, que pot realitzar síntesi d'una sola pantalla/imatge en imatge/imatge fora d'imatge, com ara divisió de pantalla única, divisió de pantalla doble, divisió de tres pantalles, divisió de quatre pantalles, cinc pantalla dividida, sis pantalles, set, vuit, nou, nou, deu, tretze i setze; fins a quatre grups de visualització de síntesi multipantalla independent, compatible amb la sortida de pantalla 2K/4K;

panell de control

Admet diversos panells de control, pantalla tàctil d'Android amb cable de 10.1-polzades opcional (estàndard sense suport de paret, sense suport POE), pantalla tàctil d'escriptori PoE de xarxa de 10.1-polzades, 10.{{5 }}pantalla tàctil de paret incrustada PoE de xarxa de polzades (caixa inferior de paret incrustada estàndard), pantalla tàctil de caixa de 4-versió PoE de xarxa de polzades 86

Taxa de còdec

Màxim 16 canals de còdec 1080P, 512Kbps ~ 16Mbps per canal

Entrada d'àudio

8-mode d'entrada del terminal Phoenix (admet entrada MIC d'alimentació fantasma de 48 V o entrada lineal), 8 -manera d'entrada d'àudio incrustat HDMI, 16-via d'àudio RTSP, 2-via DSP àudio , 1-manera d'entrada d'àudio OPS, 1-manera d'entrada d'àudio de projecció de pantalla sense fils, 1-manera d'entrada d'àudio del mòdul de parla sense fil, sistema de veu d'àudio digital mà a mà digital accés al micròfon (port de xarxa DIGIT MIC, admet 2 accés d'enllaç de micròfon digital mà a mà)

Sortida d'àudio

4-via sortida d'àudio de sortida, 4-via 200W@8 ohms de sortida d'amplificador digital , 8 -via sortida d'àudio incrustat HDMI, 10-via DSP, 1-via sortida OPS; Admet l'ajust de volum, l'àudio admet sincronització i mescla

Entrada de vídeo

8- interfície d'entrada HDMI 4K de canal , 16-entrada de càmera de xarxa IP de canal, 1-entrada OPS interna de canal, 1-entrada de projecció de pantalla sense fil interna de canal

Sortida de vídeo

8- interfície de sortida HDMI 4K del canal, 8-transmissió RTMP del canal, 1-sortida OPS interna del canal, compatible amb la commutació de seguiment d'àudio de sortida HDMI

Processament d'àudio

Admet cancel·lació automàtica d'eco (AEC), control automàtic de guany (AGC), cancel·lació/supressió automàtica de soroll (ANC/ANS), cancel·lació automàtica de retroalimentació (AFC), matriu de mescla (AM), compensació de pèrdua de paquets (PLC)

Processament de vídeo

Admet l'adaptació de la resolució de vídeo, el canvi, l'assignació, la divisió de pantalla, la superposició de subtítols i l'ajust de paràmetres d'imatge

Protocol de comunicació

SIP, flux dual BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Interfície de xarxa

2 ports WAN, 6 ports LAN; o establiu 8 ports de xarxa perquè estiguin completament connectats; 4 dels ports de xarxa admeten font d'alimentació PoE;

Funció de mescla

Admet àudio local, àudio incrustat HDMI i fluxos d'accés a la xarxa RTSP d'àudio remot per entrar al mesclador i pot seleccionar dinàmicament la mescla; també admet l'entrada d'àudio OPS integrada, l'entrada d'àudio de projecció de pantalla sense fil integrada i l'entrada d'àudio del mòdul de parla sense fil integrat per entrar al mesclador;

Control central

Control central d'un sol toc: sistema de canvi, ajust del volum de sortida, canvi de font de senyal, control de càmera, control d'enregistrament i emissió, trucada remota, control d'entorn, etc.

Interfície de control ambiental

3-via RS-232/485 interfície, 1*RS232/RS485 DEBUG, 2-via RELAY (amb font d'alimentació externa de 12 V), 2-via E/S, {{ 9}}via infraroja IR

Videoconferència

Admet trucades de videoconferència punt a punt H.323 i enviament de flux auxiliar;

Admet trucades de videoconferència punt a punt SIP i enviament de flux auxiliar;

Una única màquina admet un màxim de 6-conferències de grups (mitjançant el protocol SIP) , admet la creació de diverses plantilles de conferències, admet conferències programades i convoca conferències automàticament segons l'hora programada; podeu convidar nous terminals a unir-se a la conferència durant la conferència o expulsar un terminal de la conferència; podeu silenciar/activar el silenci de qualsevol lloc, o silenciar/activar el silenci de tots els llocs amb un sol clic;

Quan s'utilitza el protocol H.323, s'admet el registre GK i les trucades es poden fer mitjançant números curts;

Quan s'utilitza el protocol SIP, s'admet el registre SIP i les trucades es poden fer mitjançant números curts;

Durant la videoconferència, admet la transmissió xifrada d'àudio i vídeo, el xifratge de trucades punt a punt i el xifratge de trucades de videoconferència multipart per evitar que l'àudio i el vídeo siguin escoltats durant tota la conferència;

Funció de transmissió en directe

Admet fins a 10-difusió multicanal, transmissió en directe i sota demanda

Funció d'enregistrament

Admet que s'utilitzi com a terminal i client de distribució d'enregistrament i difusió, admet la gravació de 6 canals d'àudio i vídeo alhora; Admet la síntesi 1 4K enregistrament multipantalla (és a dir, 1 canal de pantalla virtual sintetitzada 4K, sintetitzat per diversos canals de pantalles 1920*1080; no admet la gravació de font d'entrada 4K HDMI o IPC); el format del fitxer d'enregistrament i emissió és MP4, admet la configuració de còpia automàtica/manual del disc USB, l'actualització forçada del sistema de disc USB i la restauració de la configuració d'inicialització, admet la gravació de CD USB, admet la gestió del contingut del fitxer de gravació (descàrrega/exportació/edició/eliminació)

Disc dur intern

Disc dur estàndard de 2 TB de 3.5-polzades de grau de vigilància, admet disc dur de fins a 16 TB (ranura de disc única);

Admet ranures de disc dur dual i admet la instal·lació interna de dos discs durs de grau de vigilància;

Admet l'expansió del disc dur extern mitjançant USB;

Estalvi d'energia i protecció del medi ambient

Admet el repòs i el despertar de la xarxa, commutador del sistema d'un sol toc

Funció de manteniment

Admet la gestió de la interfície web, proporciona una configuració ràpida dels ports del dispositiu, admet la modificació de la contrasenya del port web, la modificació de l'adreça IP, el restabliment de fàbrica, l'actualització del programari, llum indicadora, aprenentatge per infrarojos, gestió de registres, depuració de ports sèrie, depuració remota de Telnet, operació remota i gestió de manteniment

Ordinador OPS integrat

Ordinador Fusion OPS, memòria de 16G, disc dur de 512G

Funció de projecció de pantalla sense fil integrada

Admet la projecció de pantalla d'un sol clic amb un transmissor de projecció de pantalla sense fil, admet la projecció de pantalla amb terminal portàtil PC/telèfon mòbil/client PAD, admet antena externa per ampliar el senyal de recepció

Mòdul de parla sense fil integrat

Admet parlar amb dos micròfons al mateix temps, admet micròfon de mà sense fil/clip de collar/transmissor d'auriculars; Admet antena externa per ampliar el senyal de recepció

Instal·lació

Instal·lació d'armari estàndard de telecomunicacions 3 U

Mida del dispositiu

Mida del producte: amplada * profunditat * alçada 437 mm * 442 mm * 132,5 mm (inclòs mànec)

Mida del producte: amplada * profunditat * alçada 437 mm * 410 mm * 132,5 mm (excloent el mànec)

Tensió i corrent d'entrada

AC100~240V/50~60Hz

Consum d'energia del dispositiu

Consum d'energia típicproduct-9-2050W; consum d'energia a plena càrregaproduct-9-20750W

Pes de l'equip

El pes net de tota la màquina és de 14,6 KG, el pes brut és de 16 KG

Temperatura de funcionament

0~45 graus de treball

Humitat Altitud

10% a 90%, altitud inferior o igual a 5000 metres

Xassís amfitrió (la placa de control principal i la placa d'àudio són estàndard, altres plaques són opcionals)

78001

Xassís host

Targeta de control principal integrada estàndard (targeta PRINCIPAL) i targeta d'àudio (targeta d'àudio)

Placa de control principal (targeta PRINCIPAL)

Inclou 8 ports Gigabit Ethernet (inclosos 4 POE), 3 ports RS-232/485, 1*RS232/RS485 DEBUG, 2 ports RELAY, 2 ports I/O, 2 ports infrarojos IR, 2 ports USB tipus A , 1 port USB tipus B

Placa d'àudio (targeta d'àudio)

Sistema de parlants d'àudio digital mà a mà, admet 2 accés d'enllaç de micròfon digital mà a mà (port de xarxa DIGIT MIC), 8-manera d'entrada MIC/LINE del terminal Phoenix (admet entrada de MIC o entrada de línia d'alimentació fantasma de 48 V entrada lineal), 4-manera de sortida d'àudio de línia terminal Phoenix, 4-via de sortida de l'amplificador de potència digital (4x200W@8Ω)



El xassís host es pot equipar amb plaques opcionals de la següent manera:

Targeta d'entrada HDMI de quatre canals CR-4I-HDMI

product-1457-204

Tipus de tauler

Una targeta d'entrada HDMI de quatre canals, instal·lada a l'amfitrió per al lliurament

Adaptació de l'amfitrió

Un únic host admet fins a 2 targetes d'entrada HDMI

Senyal d'entrada

4-canal de senyal HDMI, admet entrada de senyal d'àudio incrustat

Connectors d'entrada

Connector femella 19-de tipus A

Tipus de senyal

HDMI, DVI-D, identificació automàtica de senyals d'entrada

Resolució

Resolució d'entrada màxima 4K30

Format d'àudio

Admet el format PCM

estàndard

Admet HDMI 2.0

Gestió EDID

Admet la importació EDID

Altres característiques

Admet la funció de superposició de caràcters

Targeta de sortida HDMI de quatre vies CR-4O-HDMI

product-1457-204

Tipus de tauler

Una targeta de sortida HDMI de quatre canals, instal·lada a l'amfitrió per al lliurament

Adaptació de l'amfitrió

Un únic host admet fins a 2 targetes de sortida HDMI

Senyal de sortida

4-canal de senyal HDMI, admet sortida de senyal d'àudio incrustat

Connectors d'entrada

Connector femella 19-de tipus A

Tipus de senyal

HDMI, DVI-D

Resolució

Resolució de sortida màxima 4K30

estàndard

Admet HDMI 2.0

Altres característiques

Admet format de sortida configurable

Junta OPS CR-OPS-WIN

84001

Tipus de tauler

Placa OPS, carregada a l'amfitrió per al lliurament, configuració estàndard integrada ordinador OPS 11a generació OPS-I5A11-16-512 (16G+512G), sistema operatiu Windows 11 Professional preinstal·lat; (la configuració específica està subjecta a lliurament)

Adaptació de l'amfitrió

Un únic host admet fins a 1 targeta OPS

Rendiment de l'OPS

(La configuració específica està subjecta al lliurament)

1. Sis nuclis i dotze fils;

2. Freqüència principal 2,7GHz-4,6GHz;

3. Nivell de memòria cau 3 12MB;

4. Configuració de la placa base: I5 11500;

5. Targeta gràfica: Intel HD Graphics 750;

6. Resolució 5K60HZ;

7. Freqüència bàsica: 350MHz;

8. Freqüència dinàmica: 1,3 GHz;

9. Consum d'energia de la CPU: 65W;

10. Consum normal d'energia de treball: 85W;

11. Consum màxim d'energia: 120W;

Targeta de projecció de pantalla sense fil i dispositiu de projecció de pantalla CR-VIA-CAST

product-1450-196

Tipus de tauler

La targeta del mòdul receptor de projecció de pantalla sense fil s'instal·la a l'amfitrió per al lliurament; la targeta del mòdul receptor de projecció de pantalla sense fil ve de sèrie amb un transmissor de pantalla amb una sola tecla WIFI VIA-T8; ve de sèrie amb 2 antenes de vareta curta, 2 cables d'extensió d'antena i 2 ventoses per evitar que l'armari protegeixi el senyal de projecció de la pantalla sense fil;

Adaptació de l'amfitrió

Un únic host admet fins a 1 targeta de mòdul receptor de projecció de pantalla sense fil

Rendiment de projecció sense fil

1. Mòdul Wi-Fi: 5GHz/2,4GHz

2. Ample de banda Wi-Fi: 867MHz

3. Hora de posada en marxa:<15s

4. Temps de resposta de projecció de pantalla: inferior o igual a 3 s

5. Temps de resposta de preempció: inferior o igual a 2 s

6. Sistema de suport: Windows / Mac OS / IOS / Android

7. Mode de funcionament: plug and play, projecció de pantalla amb un sol clic

8. Mètode d'aparellament: inseriu el port USB del receptor per emparellar-lo automàticament

9. Resolució de transmissió: 1920 x 1080

10. Velocitat de fotogrames: 30 fps i per sota

11. Interfície d'alimentació: USB2.0, USB3.0

12. Interfície de transmissió de vídeo: USB2.0, USB3.0

13. Comentaris tàctils: 10 punts @Windows/Mac OS

Targeta de micròfon sense fil i micròfon de mà CR-MD-MIC

product-1458-246

Tipus de tauler

Placa de mòdul receptor de veu sense fil UHF, instal·lada a l'amfitrió per al lliurament; La placa de mòdul receptor de veu sense fil UHF inclou 2 micròfons de mà sense fil MD-13; ve amb 2 antenes de vareta curta, 2 cables d'extensió d'antena i 2 ventoses per evitar que l'armari protegeixi el senyal de projecció sense fil;

Adaptació de l'amfitrió

Un únic host admet fins a 1 placa de mòdul receptor de veu sense fils UHF

Rendiment de la placa parlant sense fil UHF

Paràmetres de la targeta de recepció del micròfon sense fil:

1. Interval de banda visible: 470-960MHz (segons la regió);

2. Resposta d'àudio: 20 Hz-18 kHz;

3. Distorsió harmònica total:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

Paràmetres del micròfon de mà sense fil:

1. Nucli del micròfon del transmissor de mà: tipus dinàmic;

2. Interval de guany d'entrada: 30 dB;

3. Potència de sortida de RF: 10 mw;

4. Requisits d'alimentació: 2 piles alcalines AA (LR6);

5. Durada de la bateria: fins a 10 hores;

6. Mida: 36 x 245 (mm);

7. Pes: 0,28 KG;



Potser també t'agrada
Enviar la consulta
