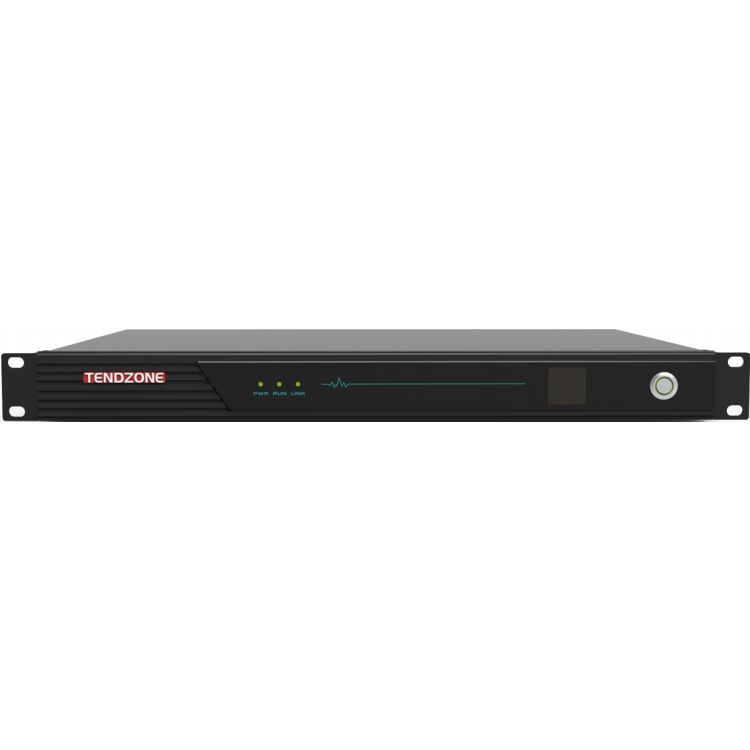

CLIMBER-1008 Visió general
El CLIMBER-1008 és l'últim amfitrió de terminal multifuncional 9-en-1 desenvolupat per Tendzone, que aprofita anys d'experiència en el desenvolupament de productes integrats. CLIMBER-1008 inclou una àmplia gamma de funcionalitats que inclouen: control ambiental perifèric, commutació de matriu de vídeo, processador d'àudio, amplificador de potència, commutador PoE, videoconferència remota, gravació i emissió local, control tàctil centralitzat, còdecs d'entrada i sortida del sistema distribuït ,Accés IPC, etc. Aquestes característiques fan del CLIMBER-1008 una solució ideal per a conferències multimèdia sales, aules intel·ligents, aules i espais multifuncionals. Admet diversos escenaris operatius, permetent als usuaris dur a terme reunions locals, conferències remotes, emissions en directe, sessions de formació, supervisió i ensenyament.
El CLIMBER-1008 pot funcionar de manera independent a través d'una xarxa, connectant-se de manera intel·ligent amb una àmplia gamma de perifèrics multimèdia d'àudio i vídeo, així com controls ambientals. Aquest disseny no només estalvia espai de l'equip, sinó que també ofereix als usuaris diverses interfícies operatives còmodes i intuïtives.
La sèrie CLIMBER-1008 està alimentada per una nova generació de xips de processament multimèdia que milloren significativament les capacitats de processament i admeten còdecs de vídeo H.265 4K@60. Aquest avenç garanteix una millor qualitat d'imatge i so, oferint una experiència d'alta definició als usuaris.

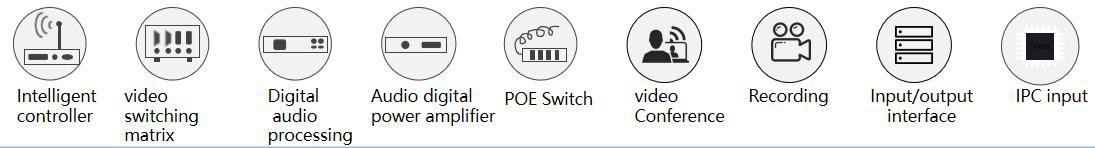

Característiques
Control centralitzat intel·ligent:
- Control integrat d'equips multimèdia, mitjançant la tauleta de conferències per aconseguir el seu propi àudio i vídeo, videoconferència, gravació i emissió, gestió unificada de perifèrics de tercers;
- Amb interfícies de control central comunes com RS232/485/IR/IO/RELAY.
- Admet el control del protocol Zigbee IoT.
- Admet el control bidireccional mitjançant un únic enllaç sèrie.
- Combina el control per cable amb el control IoT sense fil per evitar interferències i desconnexió de l'escut.
Alta definicióMatriu de vídeo 4K
- Matriu de vídeo de commutació perfecta de 4 entrades i 2 sortides 4K60 HD
- Admet una varietat d'aplicacions d'escena, com ara: sala de conferències multimèdia, aula multimèdia i altres escenes,
- Admet el control centralitzat local, la visualització, el reforç de so i altres necessitats
- Admet la tecnologia de còdec de la plataforma del sistema interactiu distribuït d'informació multimèdia (MIDIS) i s'utilitza com a màquina d'interfície d'entrada/sortida única distribuïda;
Processador d'àudio digital
- 8-intro-4-out interfície d'àudio amb totes les funcions, àudio de xarxa integrat i àudio HDMI,
- Incorpora un algorisme d'àudio 5A que elimina eficaçment la reverberació i el soroll als entorns de l'aula.
- Amplificador digital integrat amb una potència nominal de 2*100W.
Videoconferència:
- Terminal de videoconferència amb funció de gravació i reproducció local
- Admet trucades SIP interactives remotes, complint els requisits d'interacció bidireccional d'àudio i vídeo remota
- autorització interactiva multipart integrada opcional, admet l'accés a la plataforma de videoconferència de tercers amb protocol estàndard;
Commutador de xarxa POE:
- Suport d'alimentació IPC, imatge i control d'una línia,
- suporta dispositius de tercers de control de xarxa TCP/UDP,
- pot proporcionar documents d'interfície API;
Enregistrament i reproducció locals:
- Admet la gravació de 4 a 6 fluxos de vídeo locals, la gravació de reunions i l'emmagatzematge de vídeo.
Interfície d'entrada/sortida:
- Admet l'accés al sistema interactiu distribuït multimèdia per a l'ordre de programació distribuïda;
Accés IPC:
- Admet l'accés de vídeo 12 IPC i per a la sortida local, la gravació, etc.
Establei fiable
- S'utilitza el sistema Linux incrustat, lliure d'infestació de virus.
- L'amfitrió adopta un disseny d'estructura de grau de transportista, el producte és estable i fiable, adequat per a un funcionament de 7 * 24 hores.
- El dispositiu es pot instal·lar en un armari d'1U o de manera independent. Es mostra la pantalla LCD del panell frontal
- Dos interruptors d'alimentació, un interruptor d'alimentació dur i un interruptor d'alimentació suau, poden funcionar junts per permetre que el dispositiu entri a l'estat d'espera o de despertador

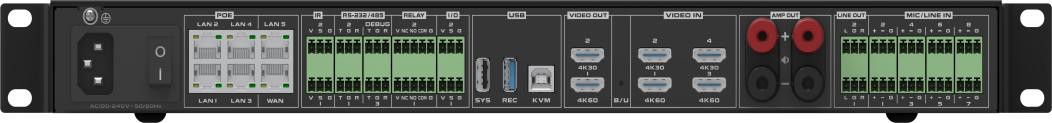

Imatge del panell posterior:
(1) Font d'alimentació de l'amfitrió (2) Interruptor d'alimentació de l'amfitrió (3) Ports Gigabit Ethernet * 6 (4 dels quals són POE) (4) Interfície d'infrarojos IR * 2 (5) Interfície RS-232/485 * {{ 10}} Depuració RS232/485 * 1 (6) Port de control R ELAY * 2 (tensió i corrent: 12V/no més d'1A) (7) Interfície d'E/S*2 (tensió i corrent: 12V/no més d'1A) (8) USB tipus A *2, USB tipus B*1 (9) Port de sortida HDMI*2 (10) Entrada HDMI port *4 (11) Terminals de l'amplificador * 2 parells (12) Sortida estèreo del terminal Phoenix L/R * 2 (13) Port d'entrada MIC/LINE * 8
Etiquetes populars: processador integrat nou en un, fabricants, proveïdors, fàbrica de processadors integrats nou en un de la Xina
ESPECIFICACIONS
|
projecte |
ESCALADOR-1008 |
|
Segur i estable |
Adopció d'una arquitectura de sistema de grau industrial, desenvolupada a partir del sistema LINUX, lliure de virus |
|
Interfície de dades |
2 USB tipus A, 1 USB tipus B |
|
Càmera de xarxa |
12 càmeres de xarxa local, 4 de reenviament de xarxa |
|
Còdec de vídeo |
Admet codificació i descodificació de vídeo fins a 4K60; Admet fins a 4 canals de codificació 1080P60 i fins a 4 canals de descodificació 1080P@60; o 8 canals de codificació 1080P@30 i 8 canals de descodificació 1080P@30; |
|
Protocol d'àudio i vídeo |
L'àudio admet G.711, G.722, G722.1, G722.1C, AAC i admet la descodificació de fluxos de codi d'àudio El vídeo és compatible amb H.264HP, MP, BP, H265MP |
|
Terminal de visualització |
Funció de divisió de vídeo integrada, que pot realitzar síntesi de pantalla única / imatge en imatge / imatge fora d'imatge, superposició de subtítols, superposició de nom de terminal i visualització del logotip de l'estació en senzill, doble, tres, quatre, cinc, sis, set, vuit, nou, deu, tretze i setze pantalles dividides |
|
panell de control |
Admet diversos panells de control, pantalla tàctil d'Android amb cable de 10.1-polzades opcional (estàndard sense suport de paret, sense suport POE), pantalla tàctil d'escriptori PoE de xarxa de 10.1-polzades, 10.{{5 }}pantalla tàctil PoE de xarxa de polzades (estàndard amb caixa inferior muntada a la paret) |
|
Taxa de còdec |
Màxim 16 canals de còdec 1080P, 512Kbps ~ 16Mbps per canal |
|
Entrada d'àudio |
8-mod d'entrada del terminal Phoenix (admet entrada de MIC d'alimentació fantasma de 48 V o entrada de línia en entrada lineal), 4- manera entrada d'àudio incrustada HDMI |
|
Sortida d'àudio |
4-sortida d'àudio de sortida de línia (o 2 parells de sortida estèreo del terminal Phoenix L/R), 2-sortida de l'amplificador digital de 100W@8 ohms (o 2-via 150W@4 ohms digital sortida de l'amplificador) , 2-manera de sortida d'àudio incrustat HDMI ; Admet l'ajust de volum, l'àudio admet sincronització i mescla |
|
Entrada de vídeo |
4 interfícies d'entrada HDMI, 16 entrades de càmera de xarxa IP; HDMI IN1 i HDMI IN3 admeten l'entrada amb una resolució màxima de 4K30 i l'entrada HDMI IN2 i HDMI IN4 amb una resolució màxima de 1920*1080@60; |
|
Sortida de vídeo |
2 interfícies de sortida HDMI, HDMI OUT1 i HDMI OUT2 admeten sortida de resolució màxima 4K30; |
|
Processament d'àudio |
Admet cancel·lació automàtica d'eco (AEC), control automàtic de guany (AGC), cancel·lació/supressió automàtica de soroll (ANC/ANS), cancel·lació automàtica de retroalimentació (AFC), matriu de mescla (AM), compensació de pèrdua de paquets (PLC) |
|
Processament de vídeo |
Admet l'adaptació de la resolució de vídeo, la commutació, l'assignació, la divisió de pantalla, la superposició de subtítols de desplaçament, la superposició del nom del terminal, la visualització del logotip de l'estació i l'ajust de paràmetres d'imatge; La superposició de subtítols i nom de terminal admet l'ajust arbitrari de la posició; El logotip de l'estació admet l'ajust de la posició superior esquerra, superior dreta, inferior esquerra i inferior dreta i admet l'ajust de la pantalla de transparència; |
|
Protocol de comunicació |
SIP, flux dual BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Interfície de xarxa |
1 port WAN, 5 ports LAN; o configureu 6 ports de xarxa perquè estiguin completament connectats; 4 dels ports de xarxa admeten font d'alimentació PoE; Nota: si necessiteu connectar-vos a un commutador PoE de tercers, us recomanem que utilitzeu un port de xarxa que no admeti PoE per connectar-vos al commutador PoE de l'altra part per assegurar-vos que un dels ports de xarxa no proporcioni alimentació PoE externa. . Intenteu no connectar-vos directament entre ells mitjançant interfícies PoE. |
|
Funció de mescla |
Admet àudio local, àudio incrustat HDMI i fluxos d'accés a la xarxa RTSP d'àudio remot que entren al mesclador i pot seleccionar de forma dinàmica la mescla |
|
Control central |
Control central d'un sol toc: sistema de canvi, ajust del volum de sortida, canvi de font de senyal, control de càmera, control d'enregistrament i emissió, trucada remota, control d'entorn, etc. |
|
Interfície de control ambiental |
3-via RS-232/485 interfície, 1*RS232/RS485 DEBUG, 2-via RELAY, 2-via E/S, 2-via infraroja IR |
|
Videoconferència |
Admet trucades de videoconferència punt a punt H.323 i enviament de flux auxiliar; Admet trucades de videoconferència punt a punt SIP i enviament de flux auxiliar; Una única màquina admet un màxim de 6-conferències de grups (mitjançant el protocol SIP/H.323) , admet la creació de diverses plantilles de conferències, admet conferències programades i convoca conferències automàticament segons l'hora programada; podeu convidar nous terminals a unir-se a la conferència durant la conferència o expulsar un terminal de la conferència; podeu silenciar/activar el silenci de qualsevol lloc, o silenciar/activar el silenci de tots els llocs amb un sol clic; Quan s'utilitza el protocol H.323, s'admet el registre GK i les trucades es poden fer mitjançant números curts; Quan s'utilitza el protocol SIP, s'admet el registre SIP i les trucades es poden fer mitjançant números curts; Durant la videoconferència, admet la transmissió xifrada d'àudio i vídeo, el xifratge de trucades punt a punt i el xifratge de trucades de videoconferència multipart per evitar que l'àudio i el vídeo siguin escoltats durant tota la conferència; |
|
Empènyer el corrent |
Admet la transmissió a no menys de 8 plataformes de transmissió en directe diferents al mateix temps |
|
Transmissió en directe |
Admet fins a 10-difusió multicanal, transmissió en directe i sota demanda |
|
Funció d'enregistrament |
Admet l'ús com a terminal i client de distribució d'enregistrament i emissió, amb un màxim de 4 fluxos d'enregistrament locals (o enregistrament 1 4K d'imatge), el format de fitxer de gravació i difusió és MP4, admet la còpia automàtica de unitats flash USB, actualització forçada del sistema de unitat flash USB i restauració de la configuració inicial, admet la gestió de contingut de fitxers d'enregistrament (descàrrega/exportació/edició/eliminació) |
|
Sistemes distribuïts |
Es pot utilitzar com a màquina d'interfície d'entrada i sortida d'un sistema distribuït i admet l'accés a un sistema distribuït per satisfer les necessitats de diversos clients (com ara client Android, client IOS, client Hongmeng, client WINDOWS, client Kylin, etc. ) per al control visual i la visualització en pantalla distribuïda; Admet la combinació amb sistemes de control distribuïts multimèdia, admet el control de dispositius mitjançant la visualització prèvia de la imatge, admet l'ús com a terminal de nodes distribuïts i realitza la interconnexió entre dispositius |
|
Suport del sistema distribuït |
Quan s'utilitza amb un sistema distribuït, el node de núvol hiperconvergent admet l'expansió d'àudio, vídeo i canals d'entrada i sortida de control juntament amb la màquina d'interfície d'entrada i la màquina d'interfície de sortida. La imatge d'entrada de la interfície HDMI del node de núvol hiperconvergent es pot enviar directament a la màquina d'interfície de sortida a través de la xarxa per a la sortida d'unió de pantalla gran. La imatge de la màquina de la interfície d'entrada també es pot enviar directament a la interfície HDMI del node de núvol hiperconvergent mitjançant la transmissió de xarxa. Cada interfície de sortida HDMI admet múltiples combinacions de pantalla (és a dir, funció de divisió de pantalla). |
|
Disc dur intern |
Disc dur estàndard de 2 TB de 3.5-polzades de grau de vigilància, es pot ampliar a un disc dur mòbil de 12 TB mitjançant USB |
|
Comunicació en xarxa |
Admet 4 -la mescla i la reproducció d'àudio de canals, admet la reactivació i la reactivació de la xarxa, interruptor del sistema d'un sol toc |
|
Funció de manteniment |
Admet la gestió de la interfície web, proporciona una configuració ràpida dels ports del dispositiu, admet la modificació de la contrasenya del port web, la modificació de l'adreça IP, el restabliment de fàbrica, l'actualització del programari, llum indicadora, aprenentatge per infrarojos, gestió de registres, depuració de ports sèrie, depuració remota de Telnet, operació remota i gestió de manteniment |
|
Instal·lació |
Instal·lació d'armari estàndard de telecomunicacions 1 U, es recomana instal·lar-lo a prop d'equips perifèrics per reduir la càrrega de treball del cablejat |
|
Mida del dispositiu |
Mida del producte: amplada * alçada * profunditat 4 36,8 mm * 45 mm * 318 mm Mida de l'embalatge: amplada * alçada * profunditat 560 mm * 135 mm * 408 mm |
|
Pes de l'equip |
Pes brut 7,2 kg (inclosos els materials d'embalatge) |
|
Tensió i corrent d'entrada |
AC100~240V/50~60Hz |
|
Consum d'energia del dispositiu |
Sense sortida d'altaveus extern i dispositiu alimentat amb POE: consum d'energia típic Quan dos altaveus externs i un dispositiu extern alimentat amb POE estan connectats: consum d'energia a plena càrrega |
|
Temperatura de funcionament |
0~45 graus de treball |
|
Humitat Altitud |
10% a 90%, altitud inferior o igual a 5000 metres |
40W
340 W
